    HJEM > PRODUKTER > GLASRAMMEPARTIER > TP FIRE S

    L1 - TOPLØSNINGER

    I TP Fire S-systemet indbygges glassene i et enkelt rammesystem med en rammetykkelse på 72 mm og installationsdybde på 50 - 70 mm alt efter klassifikationskravet.

    Find alt materiale om TP Fire på vores side med download

    Topløsning TP Fire S. EI60. Profildybde 70 mm.
    Topløsning TP Fire S. EI60. Profildybde 70 mm.
    Topløsning TP Fire S. EI30. Profildybde 60 mm.
    Topløsning TP Fire S. EI30. Profildybde 60 mm.
    Topløsning TP Fire S. Uklass. - EW60. Profildybde 50 mm.
    Topløsning TP Fire S. Uklass. - EW60. Profildybde 50 mm.

    L2 - BUNDLØSNINGER

    I TP Fire S-systemet indbygges glassene i et enkelt rammesystem med en rammetykkelse på 72 mm og installationsdybde på 50 - 70 mm alt efter klassifikationskravet.

    Find alt materiale om TP Fire på vores side med download

    Bundløsning TP Fire S. EI60. Profildybde 70 mm.
    Bundløsning TP Fire S. EI60. Profildybde 70 mm.
    Bundløsning TP Fire S. EI30. Profildybde 60 mm.
    Bundløsning TP Fire S. EI30. Profildybde 60 mm.
    Bundløsning TP Fire S. Uklass. - EW60. Profildybde 50 mm.
    Bundløsning TP Fire S. Uklass. - EW60. Profildybde 50 mm.

    L3 - VANDRET MODULSAMLING

    I TP Fire S-systemet indbygges glassene i et enkelt rammesystem med en rammetykkelse på 72 mm og installationsdybde på 50 - 70 mm alt efter klassifikationskravet.

    Find alt materiale om TP Fire på vores side med download

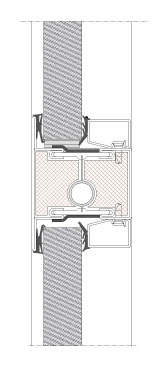

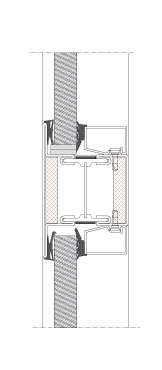

    Modulsamling TP Fire S. Vandret snit. EI60. Profildybde 70 mm.
    Modulsamling TP Fire S. Vandret snit. EI60. Profildybde 70 mm.
    Modulsamling TP Fire S. Vandret snit. EI30. Profildybde 60 mm.
    Modulsamling TP Fire S. Vandret snit. EI30. Profildybde 60 mm.

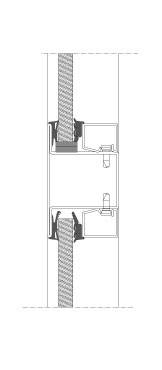

    Modulsamling TP Fire S. Vandret snit. Uklass. - EW60. Profildybde 50 mm.
    Modulsamling TP Fire S. Vandret snit. Uklass. - EW60. Profildybde 50 mm.

    L4 - DØRLØSNING MED OVERGLAS

    Stålrammedør med overglas.



    Ved ønske om tegning med massivdør, kontakt venligst Triplan på



    +45 43 53 99 99



    Find alt materiale om TP Fire på vores side med download

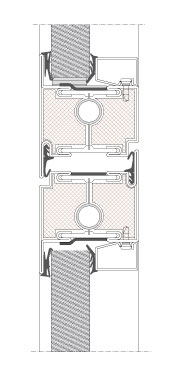

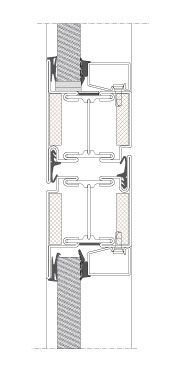

    Vertikalt snit TP Fire. Stålrammedør med overglas. EI60.
    Vertikalt snit TP Fire. Stålrammedør med overglas. EI60.
    Vertikalt snit TP Fire. Stålrammedør. EI60. Bundløsning.
    Vertikalt snit TP Fire. Stålrammedør. EI60. Bundløsning.
    Vertikalt snit TP Fire. Stålrammedør. EI60. Bundløsning med gulvdørtætning.
    Vertikalt snit TP Fire. Stålrammedør. EI60. Bundløsning med gulvdørtætning.

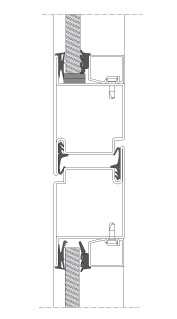

    Vertikalt snit TP Fire. Stålrammedør med overglas. EI30.
    Vertikalt snit TP Fire. Stålrammedør med overglas. EI30.
    Vertikalt snit TP Fire. Stålrammedør. EI30. Bundløsning m/u gulvdørtætning.
    Vertikalt snit TP Fire. Stålrammedør. EI30. Bundløsning m/u gulvdørtætning.
    Vertikalt snit TP Fire. Stålrammedør med overglas. Uklass. - EW60.
    Vertikalt snit TP Fire. Stålrammedør med overglas. Uklass. - EW60.
    Vertikalt snit TP Fire. Stålrammedør. Uklass. - EW60. Bundløsning m/u gulvdørtætning.
    Vertikalt snit TP Fire. Stålrammedør. Uklass. - EW60. Bundløsning m/u gulvdørtætning.

    L5 - DØRLØSNING FULDHØJDE-DØR

    Stålrammedør i fuld højde.



    Ved ønske om tegning med massivdør, kontakt venligst Triplan på



    +45 43 53 99 99



    Find alt materiale om TP Fire på vores side med download

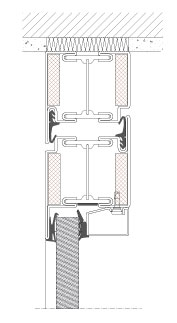

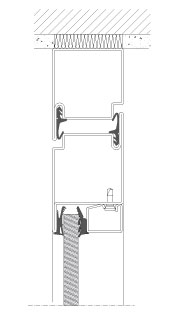

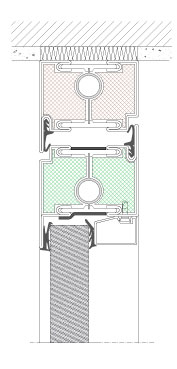

    Vertikalt snit TP Fire. Stålrammedør i fuld højde. EI60.
    Vertikalt snit TP Fire. Stålrammedør i fuld højde. EI60.
    Vertikalt snit TP Fire. Stålrammedør i fuld højde. EI30.
    Vertikalt snit TP Fire. Stålrammedør i fuld højde. EI30.
    Vertikalt snit TP Fire. Stålrammedør i fuld højde. Uklass. - EW60.
    Vertikalt snit TP Fire. Stålrammedør i fuld højde. Uklass. - EW60.

    V1 - DØRLØSNING MOD VÆG

    Stålrammedør mod væg.



    Ved ønske om tegning med massivdør, kontakt venligst Triplan på



    +45 43 53 99 99



    Find alt materiale om TP Fire på vores side med download

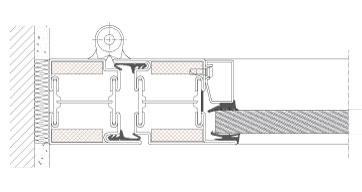

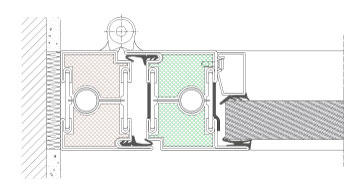

    Vandret snit TP Fire. Dørløsning mod væg. Stålrammedør. EI60. Profildybde 70 mm.
    Vandret snit TP Fire. Dørløsning mod væg. Stålrammedør. EI60. Profildybde 70 mm.
    Vandret snit TP Fire. Dørløsning mod væg. Stålrammedør. EI30. Profildybde 60 mm.
    Vandret snit TP Fire. Dørløsning mod væg. Stålrammedør. EI30. Profildybde 60 mm.

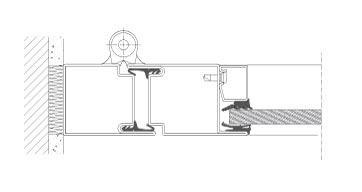

    Vandret snit TP Fire. Dørløsning mod væg. Stålrammedør. Uklass. - EW60. Profildybde 50 mm.
    Vandret snit TP Fire. Dørløsning mod væg. Stålrammedør. Uklass. - EW60. Profildybde 50 mm.

    V2 - DØRLØSNING SLUTBLIKSIDE

    Vandret snit. Stålramme med glas- eller massivdør.

    Find alt materiale om TP Fire på vores side med download

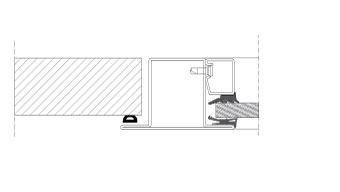

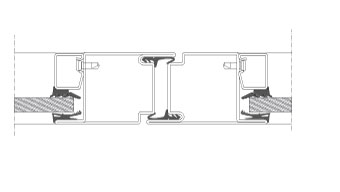

    Dørløsning TP Fire slutblikside. Vandret snit. Stålrammeglasdør. EI60.
    Dørløsning TP Fire slutblikside. Vandret snit. Stålrammeglasdør. EI60.
    Dørløsning TP Fire slutblikside. Vandret snit. Stålrammeglasdør. EI30.
    Dørløsning TP Fire slutblikside. Vandret snit. Stålrammeglasdør. EI30.
    Dørløsning TP Fire slutblikside. Vandret snit. Stålrammeglasdør. Uklass. - EW60.
    Dørløsning TP Fire slutblikside. Vandret snit. Stålrammeglasdør. Uklass. - EW60.

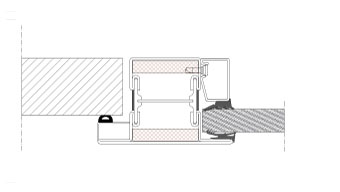

    Dørløsning TP Fire slutblikside. Vandret snit. Stålramme med massivdør. EI60.
    Dørløsning TP Fire slutblikside. Vandret snit. Stålramme med massivdør. EI60.
    Dørløsning TP Fire slutblikside. Vandret snit. Stålramme med massivdør. EI30.
    Dørløsning TP Fire slutblikside. Vandret snit. Stålramme med massivdør. EI30.
    Dørløsning TP Fire slutblikside. Vandret snit. Stålramme med massivdør. Uklass. - EW60.
    Dørløsning TP Fire slutblikside. Vandret snit. Stålramme med massivdør. Uklass. - EW60.

    V3 - MODULSAMLING

    Glasfelter samles med 80 mm sprosse (uklass. - EW60) eller 95 mm sprosse (EI30 og EI60).

    Find alt materiale om TP Fire på vores side med download

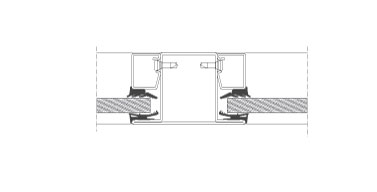

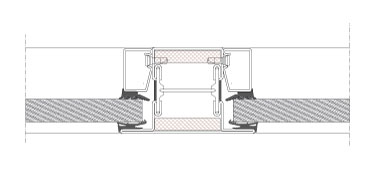

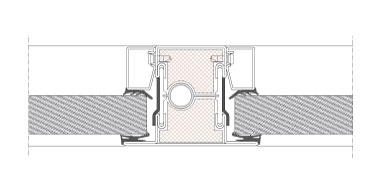

    Vandret snit TP Fire. Modulsamling EI60. Samling med 95 mm sprosse.
    Vandret snit TP Fire. Modulsamling EI60. Samling med 95 mm sprosse.
    Vandret snit TP Fire. Modulsamling EI30. Samling med 95 mm sprosse.
    Vandret snit TP Fire. Modulsamling EI30. Samling med 95 mm sprosse.
    Vandret snit TP Fire. Modulsamling Uklass. - EW60. Samling med 80 mm sprosse.
    Vandret snit TP Fire. Modulsamling Uklass. - EW60. Samling med 80 mm sprosse.

    V4 - HJØRNELØSNING

    Vil du vide mere om hvilke hjørneløsninger, der findes i TP Fire S-systemet?

    Kontakt venligst Triplan på



    +45 43 53 99 99



    Find alt materiale om TP Fire på vores side med download













    V5 - TILSLUTNING MOD VÆG

    Tilslutning med rammeprofil med bredde på 72 mm. Installationsdybde 50 - 70 mm, alt efter brandkrav.

    Find alt materiale om TP Fire på vores side med download

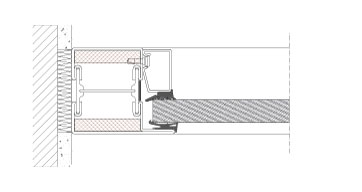

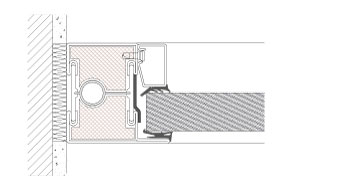

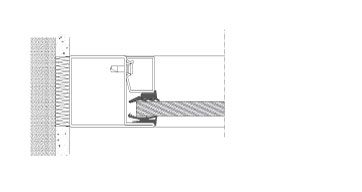

    TP Fire. Tilslutning mod væg. EI60.
    TP Fire. Tilslutning mod væg. EI60.
    TP Fire. Tilslutning mod væg. EI30.
    TP Fire. Tilslutning mod væg. EI30.
    TP Fire. Tilslutning mod væg. Uklass. - EW60.
    TP Fire. Tilslutning mod væg. Uklass. - EW60.

    V6 - DØRLØSNING DOBBELTDØR

    TP Fire dobbeltdør i stålramme.



    Ved ønske om tegning med massivdør, kontakt venligst Triplan på



    +45 43 53 99 99



    Find alt materiale om TP Fire på vores side med download

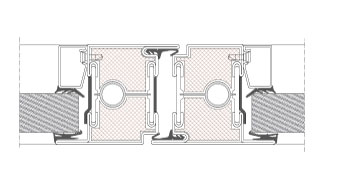

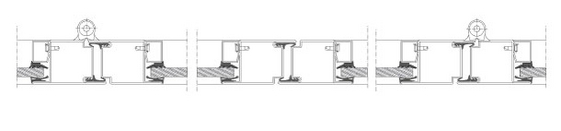

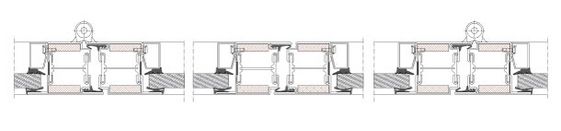

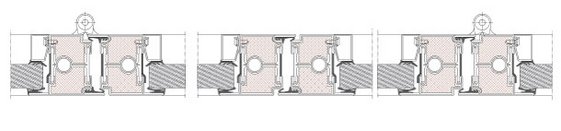

    Dobbeltdør TP Fire. Vandret snit. Stålrammedør. EI60.
    Dobbeltdør TP Fire. Vandret snit. Stålrammedør. EI60.

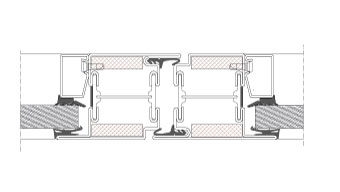

    Dobbeltdør TP Fire. Vandret snit. Stålrammedør. EI30.
    Dobbeltdør TP Fire. Vandret snit. Stålrammedør. EI30.
    Dobbeltdør TP Fire. Vandret snit. Stålrammedør. Uklass. - EW60.
    Dobbeltdør TP Fire. Vandret snit. Stålrammedør. Uklass. - EW60.

    V7 - DØRLØSNING HÆNGSELSIDE

    Modulsamling dør, hængselside. Stålramme med glas- eller massivdør.

    Find alt materiale om TP Fire på vores side med download

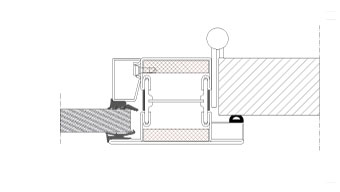

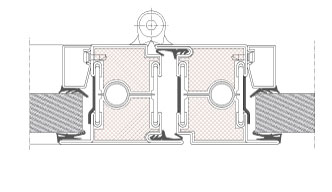

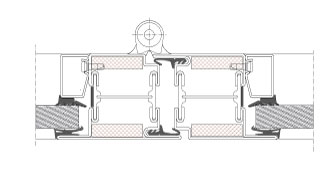

    Vandret snit. TP Fire. Stålrammeglasdør. EI60.
    Vandret snit. TP Fire. Stålrammeglasdør. EI60.
    Vandret snit. TP Fire. Stålrammeglasdør. EI30.
    Vandret snit. TP Fire. Stålrammeglasdør. EI30.

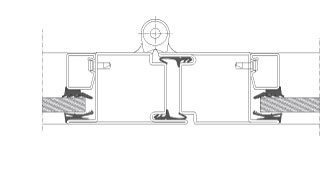

    Vandret snit. TP Fire. Stålrammeglasdør. Uklass. - EW60.
    Vandret snit. TP Fire. Stålrammeglasdør. Uklass. - EW60.

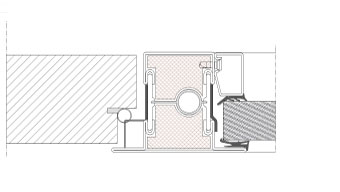

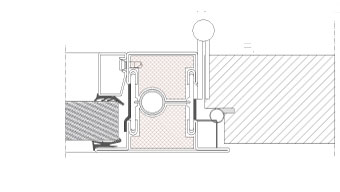

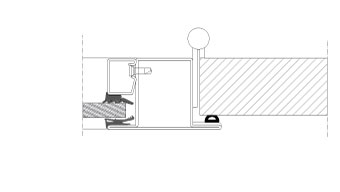

    Vandret snit. TP Fire. Stålramme med massivdør. EI60.
    Vandret snit. TP Fire. Stålramme med massivdør. EI60.
    Vandret snit. TP Fire. Stålramme med massivdør. EI30.
    Vandret snit. TP Fire. Stålramme med massivdør. EI30.
    Vandret snit. TP Fire. Stålramme med massivdør. Uklass. - EW60.
    Vandret snit. TP Fire. Stålramme med massivdør. Uklass. - EW60.

    V8 - T-SAMLING

    Kontakt Triplan og hør nærmere om hvilke T-samlingsløsninger, der findes i TP Fire S-systemet.

    Find alt materiale om TP Fire på vores side med download

















    Til toppen

    Til toppen

    TP FIRE S

    Klik på numrene for at se detaljen og de forskellige versioner.

    L1
    L2
    L3
    L4
    L4
    L5

    Lodret snit

    L1: Topløsning

    L2: Bundløsning

    (L3: Modulsamling)

    L4: Dørløsning

    L5: Dørløsning fuldhøjde-dør

    V1
    V2
    V3
    V4
    V5
    V6
    V7
    V8
    V4
    V4

    Vandret snit

    V1: Dørløsning mod væg

    V2: Dørløsning slutblikside

    V3: Modulsamling

    V4: Hjørneløsning

    V5: Tilslutning mod væg

    V6: Dørløsning dobbeltdør

    V7: Dørløsning hængselside

    V8: T-samling

    V9: Endesamling
