    Tegninger Ventura/Open systemvæg

    L1 - TOPLØSNINGER

    I Ventura-systemet udføres tilslutning til loft med eller uden reces. Find alt materiale om Ventura/Open på vores side med download

    Topløsning Ventura/Open. 100 mm væg i gips. Uden reces. Med topliste 50 mm. Eller med gips til loft.
    Topløsning Ventura/Open. 100 mm væg i gips. Uden reces. Med topliste 50 mm. Eller med gips til loft.
    Topløsning Ventura/Open med bundrem. 100 mm væg i gips. Uden reces. Topliste 50 mm.
    Topløsning Ventura/Open med bundrem. 100 mm væg i gips. Uden reces. Topliste 50 mm.
    Topløsning Ventura/Open. 100 mm væg i gips. 15 mm reces og 15 mm U-topliste.
    Topløsning Ventura/Open. 100 mm væg i gips. 15 mm reces og 15 mm U-topliste.
    Topløsning Ventura/Open. 100 mm væg i gips. 15-25 reces. Med dobbeltfliget H-profil.
    Topløsning Ventura/Open. 100 mm væg i gips. 15-25 reces. Med dobbeltfliget H-profil.

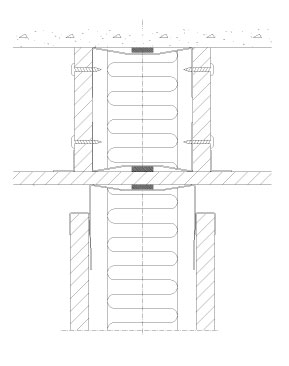

    Topløsning Ventura/Open til nedsænket loft. 102 mm væg i gips. 20 mm reces. U-TSL
    Topløsning Ventura/Open til nedsænket loft. 102 mm væg i gips. 20 mm reces. U-TSL

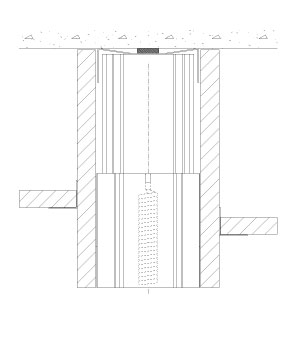

    Topløsning Ventura til nedsænket loft. 100 mm væg i gips. Teleskopstykke med fjeder.
    Topløsning Ventura til nedsænket loft. 100 mm væg i gips. Teleskopstykke med fjeder.

    L2 - BUNDLØSNINGER

    I Ventura-systemet udføres tilslutning til gulv med eller uden reces.
    Find alt materiale om Ventura/Open på vores side med download

    Bundløsning Ventura/Open. 100 mm væg i gips. 50 eller 100 mm reces.
    Bundløsning Ventura/Open. 100 mm væg i gips. 50 eller 100 mm reces.
    Bundløsning Ventura/Open. 125 mm væg i dobbelt lag gips. 50 mm reces.
    Bundløsning Ventura/Open. 125 mm væg i dobbelt lag gips. 50 mm reces.
    Bundløsning Ventura/Open. 100 mm væg i gips. 22 mm reces.
    Bundløsning Ventura/Open. 100 mm væg i gips. 22 mm reces.
    Bundløsning Ventura/Open. 100 mm væg i dobbelt lag gips. 22 mm reces.
    Bundløsning Ventura/Open. 100 mm væg i dobbelt lag gips. 22 mm reces.
    Bundløsning Ventura/Open. 100 mm væg i gips. 50 mm fodliste.
    Bundløsning Ventura/Open. 100 mm væg i gips. 50 mm fodliste.
    Bundløsning Ventura/Open. 165 mm væg i dobbelt lag gips. 50 mm reces.
    Bundløsning Ventura/Open. 165 mm væg i dobbelt lag gips. 50 mm reces.

    L3 - VANDRET MODULSAMLING

    I Ventura-systemet kan panelsamlinger udføres med eller uden reces.
    Find alt materiale om Ventura/Open på vores side med download

    Vandret modulsamling Ventura. Samling i 125 mm væg mellem 2 dobbelt lag gipsmoduler med dobbeltfliget H-profil.
    Vandret modulsamling Ventura. Samling i 125 mm væg mellem 2 dobbelt lag gipsmoduler med dobbeltfliget H-profil.
    Vandret modulsamling Ventura Open. Samling i 100 mm væg med 6 mm reces.
    Vandret modulsamling Ventura Open. Samling i 100 mm væg med 6 mm reces.

    L4 - DØRLØSNING MED OVERPARTI

    I Ventura-systemet udføres dørsamlinger med faste overpartier. Træ-, stål- eller stålbeklædt trækarm.
    Find alt materiale om Ventura/Open på vores side med download

    Vertikalt snit Ventura/Open. 100 mm væg. Samling mellem gipsmodul og dørkarm i træ.
    Vertikalt snit Ventura/Open. 100 mm væg. Samling mellem gipsmodul og dørkarm i træ.
    Vertikalt snit Ventura/Open. 100 mm væg. Samling mellem gipsmodul og stålkarm til glasdør.
    Vertikalt snit Ventura/Open. 100 mm væg. Samling mellem gipsmodul og stålkarm til glasdør.

    L5 - DØRLØSNING FULDHØJDE-DØR

    Fuldhøjde glas- eller massivdør med træ-, stål- eller stålbeklædt trækarm.

    Find alt materiale om Ventura/Open på vores side med download

    Vertikalt snit Ventura/Open. 100 mm væg. Stålkarm med massivdør i fuld højde. 15-30 mm reces med dobbeltfliget H-profil.
    Vertikalt snit Ventura/Open. 100 mm væg. Stålkarm med massivdør i fuld højde. 15-30 mm reces med dobbeltfliget H-profil.

    V1 - DØRLØSNING MOD VÆG

    Kontakt Triplan 43 53 99 99 og hør nærmere om mulighederne for dør-tilslutning mod væg. Find alt materiale om Ventura/Open på vores side med download





































































    V2 - DØRLØSNING SLUTBLIKSIDE

    Kontakt Triplan 43 53 99 99 for at høre mere om dørløsning i slutblikside.

    Find alt materiale om Ventura/Open på vores side med download







































































    V3 - MODULSAMLING

    I Ventura-systemet kan modulsamlinger udføres med eller uden reces. Ventura Open har reces på 6-17 mm.

    Find alt materiale om Ventura på vores side med download

    Vandret snit Ventura. Modulsamling med bagclips i 100 mm væg mellem to gipsmoduler.
    Vandret snit Ventura. Modulsamling med bagclips i 100 mm væg mellem to gipsmoduler.
    Vandret snit Ventura. Modulsamling med kantclips i 100 mm væg mellem to gipsmoduler.
    Vandret snit Ventura. Modulsamling med kantclips i 100 mm væg mellem to gipsmoduler.
    Vandret snit Ventura. Modulsamling med clips for dobbelt lag gips i 100 mm væg mellem to dobbelt gipsmoduler.
    Vandret snit Ventura. Modulsamling med clips for dobbelt lag gips i 100 mm væg mellem to dobbelt gipsmoduler.
    Vandret snit Ventura Open. Modulsamling med bagclips i 100 mm væg mellem to gipsmoduler. Reces 6/8 mm.
    Vandret snit Ventura Open. Modulsamling med bagclips i 100 mm væg mellem to gipsmoduler. Reces 6/8 mm.
    Vandret snit Ventura Open. Modulsamling med bagclips i 100 mm væg mellem to gipsmoduler. Reces 12 mm.
    Vandret snit Ventura Open. Modulsamling med bagclips i 100 mm væg mellem to gipsmoduler. Reces 12 mm.
    Vandret snit Ventura Open. Modulsamling med bagclips i 100 mm væg mellem to gipsmoduler. Reces 17 mm.
    Vandret snit Ventura Open. Modulsamling med bagclips i 100 mm væg mellem to gipsmoduler. Reces 17 mm.

    V4 - HJØRNELØSNING

    I Ventura-systemet kan hjørnesamlinger udføres både som 45° og 90°.

    Find alt materiale om Ventura/Open på vores side med download

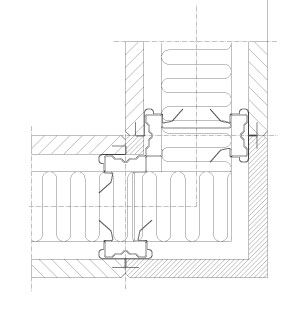

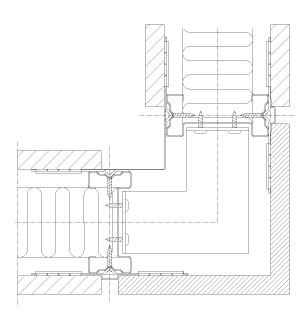

    Vandret snit Ventura. 90° hjørnesamling i 100 mm væg mellem 2 gipsmoduler. Ud- og indvendigt hjørne i MDF.
    Vandret snit Ventura. 90° hjørnesamling i 100 mm væg mellem 2 gipsmoduler. Ud- og indvendigt hjørne i MDF.

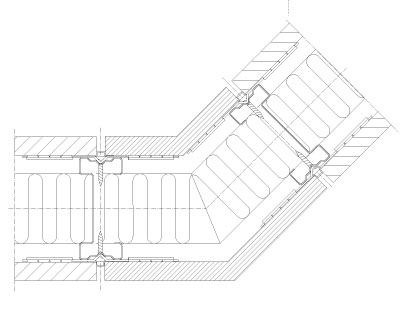

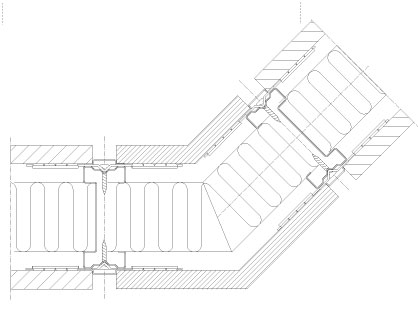

    Vandret snit Ventura. 45° hjørnesamling i 100 mm væg mellem 2 gipsmoduler. Ud- og indvendigt hjørne i MDF.
    Vandret snit Ventura. 45° hjørnesamling i 100 mm væg mellem 2 gipsmoduler. Ud- og indvendigt hjørne i MDF.

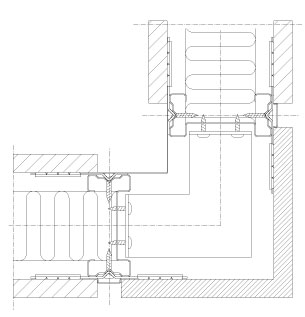

    Vandret snit Ventura Open. 90° hjørnesamling i 100 mm væg mellem 2 gipsmoduler. Udvendigt hjørne i MDF, indvendigt hjørne i stål. 6/8 mm reces.
    Vandret snit Ventura Open. 90° hjørnesamling i 100 mm væg mellem 2 gipsmoduler. Udvendigt hjørne i MDF, indvendigt hjørne i stål. 6/8 mm reces.

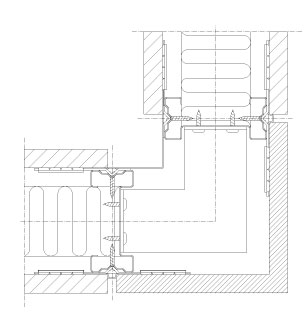

    Vandret snit Ventura Open. 90° hjørnesamling i 100 mm væg mellem 2 gipsmoduler. Udvendigt hjørne i MDF, indvendigt hjørne i stål. 12 mm reces.
    Vandret snit Ventura Open. 90° hjørnesamling i 100 mm væg mellem 2 gipsmoduler. Udvendigt hjørne i MDF, indvendigt hjørne i stål. 12 mm reces.
    Vandret snit Ventura Open. 90° hjørnesamling i 100 mm væg mellem 2 gipsmoduler. Udvendigt hjørne i MDF, indvendigt hjørne i stål. 17 mm reces.
    Vandret snit Ventura Open. 90° hjørnesamling i 100 mm væg mellem 2 gipsmoduler. Udvendigt hjørne i MDF, indvendigt hjørne i stål. 17 mm reces.

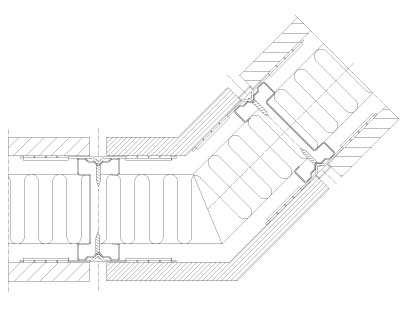

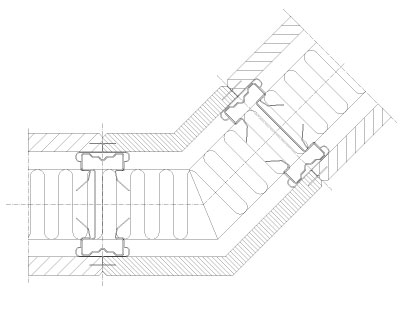

    Vandret snit Ventura Open. 45° hjørnesamling i 100 mm væg mellem 2 gipsmoduler. Udvendigt hjørne i MDF, indvendigt hjørne i stål. 6/8 mm reces.
    Vandret snit Ventura Open. 45° hjørnesamling i 100 mm væg mellem 2 gipsmoduler. Udvendigt hjørne i MDF, indvendigt hjørne i stål. 6/8 mm reces.
    Vandret snit Ventura Open. 45° hjørnesamling i 100 mm væg mellem 2 gipsmoduler. Udvendigt hjørne i MDF, indvendigt hjørne i stål. 12 mm reces.
    Vandret snit Ventura Open. 45° hjørnesamling i 100 mm væg mellem 2 gipsmoduler. Udvendigt hjørne i MDF, indvendigt hjørne i stål. 12 mm reces.
    Vandret snit Ventura Open. 45° hjørnesamling i 100 mm væg mellem 2 gipsmoduler. Udvendigt hjørne i MDF, indvendigt hjørne i stål. 17 mm reces.
    Vandret snit Ventura Open. 45° hjørnesamling i 100 mm væg mellem 2 gipsmoduler. Udvendigt hjørne i MDF, indvendigt hjørne i stål. 17 mm reces.

    V5 - TILSLUTNING MOD VÆG

    I Ventura-systemet udføres tilslutning mod væg med 100 eller 125 mm gipsvæg og med eller uden reces.

    Find alt materiale om Ventura/Open på vores side med download

    Vandret snit Ventura/Open. Tilslutning mod væg. 100 mm gipsvæg med F-profil.
    Vandret snit Ventura/Open. Tilslutning mod væg. 100 mm gipsvæg med F-profil.
    Vandret snit Ventura/Open. Tilslutning mod væg. 100 mm gipsvæg med stolpe og F-profil.
    Vandret snit Ventura/Open. Tilslutning mod væg. 100 mm gipsvæg med stolpe og F-profil.
    Vandret snit Ventura Open. Tilslutning mod væg. 100 mm gipsvæg med træliste og tilslutningsbeslag.
    Vandret snit Ventura Open. Tilslutning mod væg. 100 mm gipsvæg med træliste og tilslutningsbeslag.
    Vandret snit Ventura/Open. Tilslutning mod væg. 100 mm gipsvæg med E-profil.
    Vandret snit Ventura/Open. Tilslutning mod væg. 100 mm gipsvæg med E-profil.
    Vandret snit Ventura Open. Tilslutning mod væg. 100 mm gipsvæg med træliste og tilslutningsbeslag.
    Vandret snit Ventura Open. Tilslutning mod væg. 100 mm gipsvæg med træliste og tilslutningsbeslag.
    Vandret snit Ventura/Open. Tilslutning mod væg. 165 mm dobbelt gipsvæg med F-profil.
    Vandret snit Ventura/Open. Tilslutning mod væg. 165 mm dobbelt gipsvæg med F-profil.

    V6 - DØRLØSNING DOBBELTDØR

    Kontakt Triplan 43 53 99 99 for at høre mere om dørløsning vedr. dobbeltdør.

    Find alt materiale om Ventura/Open på vores side med download













































































    V7 - DØRLØSNING HÆNGSELSIDE

    Modulsamling dør, hængselside. Træ-, stål- eller stålbeklædt trækarm. Glas- eller massivdør.

    Find alt materiale om Ventura/Open på vores side med download

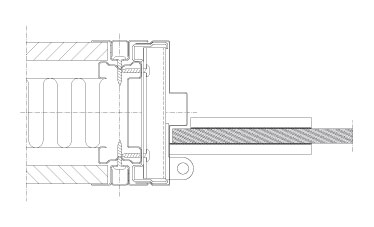

    Vandret snit Ventura/Open. Horisontal samling i 100 mm væg mellem gipsmodul og trækarm med massivdør.
    Vandret snit Ventura/Open. Horisontal samling i 100 mm væg mellem gipsmodul og trækarm med massivdør.
    Vandret snit Ventura/Open. Horisontal samling i 100 mm væg mellem gipsmodul og stålkarm med massivdør.
    Vandret snit Ventura/Open. Horisontal samling i 100 mm væg mellem gipsmodul og stålkarm med massivdør.
    Vandret snit Ventura/Open. Horisontal samling i 100 mm væg mellem gipsmodul og stålkarm med glasdør.
    Vandret snit Ventura/Open. Horisontal samling i 100 mm væg mellem gipsmodul og stålkarm med glasdør.

    V8 - T-SAMLING

    Kontakt Triplan 43 53 99 99 for at høre mere om T-samlinger.

    Find alt materiale om Ventura/Open på vores side med download

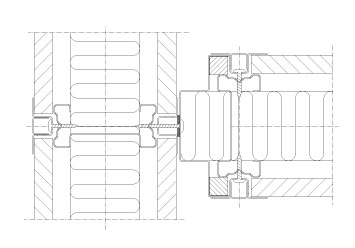

    Vandret T-samling Flexica. Samling i 2 x 100 mm væg mellem 2 gipsmoduler. Med F-profil.
    Vandret T-samling Flexica. Samling i 2 x 100 mm væg mellem 2 gipsmoduler. Med F-profil.

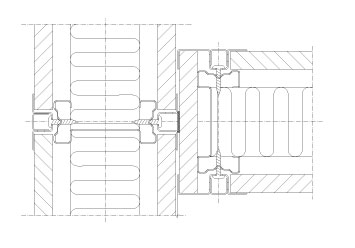

    Vandret T-samling Flexica. Samling i 2 x 100 mm væg mellem 2 gipsmoduler. Med 15x20x50 tilslutningsprofil.
    Vandret T-samling Flexica. Samling i 2 x 100 mm væg mellem 2 gipsmoduler. Med 15x20x50 tilslutningsprofil.

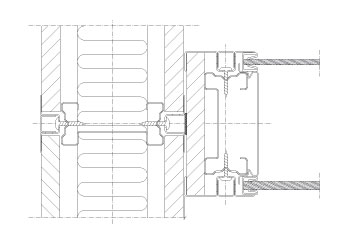

    Vandret T-samling Flexica. Samling i 2 x 100 mm væg mellem gips- og glasmodul. Med F-profil.
    Vandret T-samling Flexica. Samling i 2 x 100 mm væg mellem gips- og glasmodul. Med F-profil.

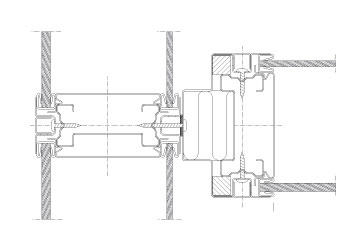

    Vandret T-samling Flexica. Samling i 2 x 100 mm væg mellem 2 glasmoduler. Med 15x20x50 tilslutningsprofil.
    Vandret T-samling Flexica. Samling i 2 x 100 mm væg mellem 2 glasmoduler. Med 15x20x50 tilslutningsprofil.

    V9 - ENDELØSNING

    I Ventura-systemet kan endeløsninger udføres med F-profil eller dækkappe i stål. Find alt materiale om Ventura/Open på vores side med download

    Vandret snit Ventura/Open. Vægafslutning i 100 mm gipsvæg. Afslutning med F-profil.
    Vandret snit Ventura/Open. Vægafslutning i 100 mm gipsvæg. Afslutning med F-profil.
    Vandret snit Ventura/Open. Vægafslutning i 100 mm gipsvæg. Afslutning med dækkappe i stål.
    Vandret snit Ventura/Open. Vægafslutning i 100 mm gipsvæg. Afslutning med dækkappe i stål.
