    HJEM > PRODUKTER > FULDGLASVÆGGE

    L1 - TOPLØSNINGER

    I TP Lite Twin-systemet indbygges glassene i et enkelt skinnesystem, placeret i top og bund og sider. Profilbredden er 100 mm aluminiumsprofiler.
    Glastykkelser kan varieres efter ønske (max. 12,76 mm).

    Find alt materiale om TP Lite Twin på vores side med download

    Topløsning TP Lite Twin. Profilhøjde 30 eller 40 mm.
    Topløsning TP Lite Twin. Profilhøjde 30 eller 40 mm.
    Topløsning TP Lite Twin. Enkelt glas. Profilhøjde 30 eller 40 mm.
    Topløsning TP Lite Twin. Enkelt glas. Profilhøjde 30 eller 40 mm.

    L2 - BUNDLØSNINGER

    2- eller 3-delt bundløsning. Profilbredden er 100 mm aluminiumsprofiler.
    Glastykkelser kan varieres efter ønske (max. 12,76 mm).

    Find alt materiale om TP Lite Twin på vores side med download

    Bundløsning TP Lite Twin.
    Bundløsning TP Lite Twin.
    Bundløsning TP Lite Twin. 3-delt bundskinne.
    Bundløsning TP Lite Twin. 3-delt bundskinne.
    Bundløsning TP Lite Twin. Enkelt glas.
    Bundløsning TP Lite Twin. Enkelt glas.

    L3 - VANDRET MODULSAMLING

    TP Lite Twin-systemet kan leveres med overglas over døre.
    Glasfelter er i fuld højde.

    Find alt materiale om TP Lite Twin på vores side med download

    L4 - DØRLØSNING MED OVERGLAS

    Glas- eller massivdør i alu-dørkarm med overglas. Døre fås med gulvdørtætning.
    Glastykkelser kan varieres efter ønske (max. 12,76 mm).

    Find alt materiale om TP Lite Twin på vores side med download

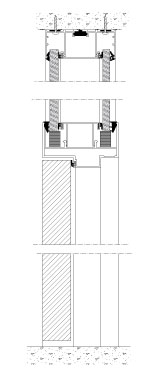

    Vertikalt snit TP Lite Twin. Dørkarm i aluminium. Massivdør med overglas. Profilhøjde 30 eller 40 mm.
    Vertikalt snit TP Lite Twin. Dørkarm i aluminium. Massivdør med overglas. Profilhøjde 30 eller 40 mm.

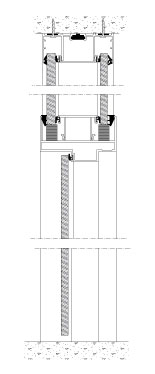

    Vertikalt snit TP Lite Twin. Dørkarm i aluminium. Glasdør med overglas. Profilhøjde 30 eller 40 mm.
    Vertikalt snit TP Lite Twin. Dørkarm i aluminium. Glasdør med overglas. Profilhøjde 30 eller 40 mm.

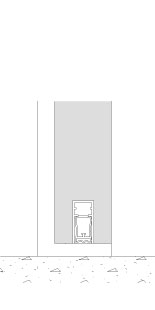

    Vertikalt snit TP Lite Twin. Dørkarm i aluminium. Massivdør med gulvdørtætning.
    Vertikalt snit TP Lite Twin. Dørkarm i aluminium. Massivdør med gulvdørtætning.

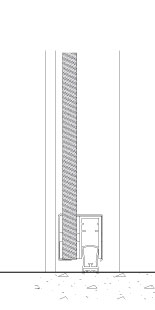

    Vertikalt snit TP Lite Twin. Dørkarm i aluminium. Glasdør med gulvdørtætning.
    Vertikalt snit TP Lite Twin. Dørkarm i aluminium. Glasdør med gulvdørtætning.

    L5 - DØRLØSNING FULDHØJDE-DØR

    Fuldhøjde glas- eller massivdør i alu-dørkarm. Massivdør kan leveres med overblok.
    Glastykkelser kan varieres efter ønske (max. 12,76 mm).

    Find alt materiale om TP Lite Twin på vores side med download

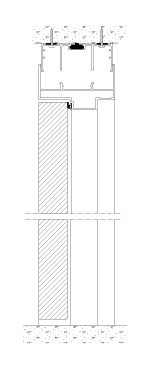

    Vertikalt snit TP Lite. Dørkarm i aluminium. Massivdør i fuld højde. Profilhøjde 30 eller 40 mm.
    Vertikalt snit TP Lite. Dørkarm i aluminium. Massivdør i fuld højde. Profilhøjde 30 eller 40 mm.
    Vertikalt snit TP Lite. Dørkarm i aluminium. Glasdør i fuld højde. Profilhøjde 30 eller 40 mm.
    Vertikalt snit TP Lite. Dørkarm i aluminium. Glasdør i fuld højde. Profilhøjde 30 eller 40 mm.

    V1 - DØRLØSNING MOD VÆG

    Glas- eller massivdør i alu-dørkarm mod væg.

    Find alt materiale om TP Lite Twin på vores side med download

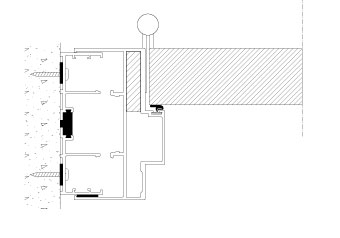

    Vandret snit TP Lite Twin. Dørløsning mod væg. Profil 30x100x30 mm. Massivdør.
    Vandret snit TP Lite Twin. Dørløsning mod væg. Profil 30x100x30 mm. Massivdør.

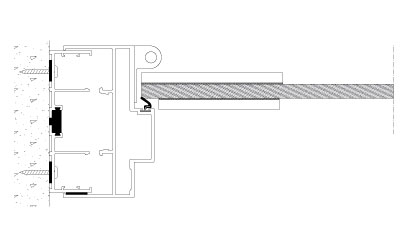

    Vandret snit TP Lite Twin. Dørløsning mod væg. Profil 30x100x30 mm. Glasdør.
    Vandret snit TP Lite Twin. Dørløsning mod væg. Profil 30x100x30 mm. Glasdør.

    V2 - DØRLØSNING SLUTBLIKSIDE

    Dørkarm i aluminium, bredde på 50 mm. Vandret snit. Glas- eller massivdør.

    Find alt materiale om TP Lite Twin på vores side med download

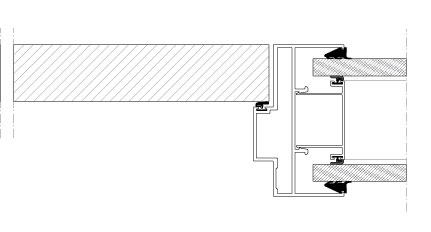

    Dørløsning slutblikside. Vandret snit. Massivdør.
    Dørløsning slutblikside. Vandret snit. Massivdør.

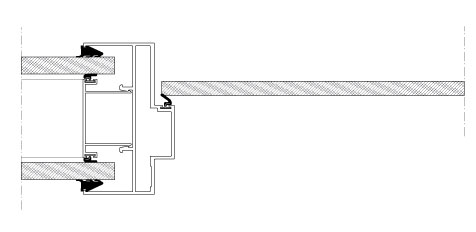

    Dørløsning slutblikside. Vandret snit. Glasdør.
    Dørløsning slutblikside. Vandret snit. Glasdør.

    V3 - MODULSAMLING

    Glasfelter samles med 2 mm silicone fugebånd. Glastykkelser kan varieres efter ønske (max. 12,76 mm).

    Find alt materiale om TP Lite Twin på vores side med download

    Vandret snit TP Lite Twin. Samling med 2 mm silicone fugebånd.
    Vandret snit TP Lite Twin. Samling med 2 mm silicone fugebånd.

    V4 - HJØRNELØSNING

    Kontakt Triplan og hør nærmere om hvilke hjørneløsninger, der findes i TP Lite Twin-systemet.

    Find alt materiale om TP Lite Twin på vores side med download

    V5 - TILSLUTNING MOD VÆG

    Tilslutning med sideprofil med bredde på 30 eller 40 mm.

    Samlingen kan også udføres med 2 mm silicone fugebånd.

    Find alt materiale om TP Lite Twin på vores side med download

    TP Lite Twin. Tilslutning mod væg. Sideprofil 30 eller 40 mm.
    TP Lite Twin. Tilslutning mod væg. Sideprofil 30 eller 40 mm.

    V6 - DØRLØSNING DOBBELTDØR

    Kontakt Triplan og hør nærmere om hvilke dobbeltdør-løsninger, der findes i TP Lite Twin-systemet.

    Find alt materiale om TP Lite Twin på vores side med download

    V7 - DØRLØSNING HÆNGSELSIDE

    Modulsamling dør, hængselside. Dørkarm i aluminium, karm profil bredde på 50 mm. Glas- eller massivdør.

    Find alt materiale om TP Lite Twin på vores side med download

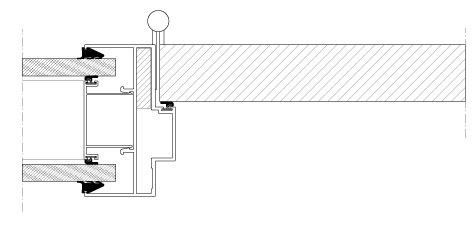

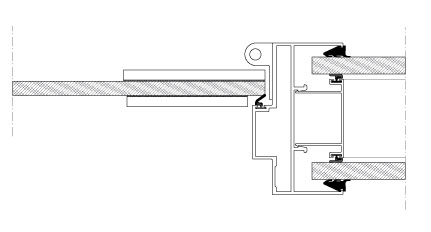

    Dørkarm i aluminium. Profil bredde på 50 mm. Vandret snit. Massivdør.
    Dørkarm i aluminium. Profil bredde på 50 mm. Vandret snit. Massivdør.
    Dørkarm i aluminium. Profil bredde på 50 mm. Vandret snit. Glasdør.
    Dørkarm i aluminium. Profil bredde på 50 mm. Vandret snit. Glasdør.

    V8 - T-SAMLING

    I TP Lite Twin-systemet indbygges glassene i et enkelt skinnesystem, placeret i top, bund og side. Ved T-samlinger kan samlingen udføres med 2 mm silicone fugebånd eller 5 mm fuge.

    Kontakt Triplan og hør nærmere om hvilke T-samlingsløsninger, der findes i TP Lite Twin-systemet.

    Find alt materiale om TP Lite Twin på vores side med download
